Inwestycja w nowoczesną reklamę świetlną to jeden z najskuteczniejszych sposobów na wyróżnienie firmy w przestrzeni miejskiej. Jednak nawet najbardziej spektakularny projekt graficzny straci na wartości, jeśli podczas instalacji pojawią się niespodziewane przeszkody budowlane lub błędy w okablowaniu. Właściwe wymagania techniczne pod montaz szyldu led to fundament, o który należy zadbać jeszcze przed wyprodukowaniem nośnika, aby uniknąć kosztownych przeróbek elewacji i opóźnień.
Wyobraź sobie sytuację: ekipa montażowa przyjeżdża na miejsce z gotowym kasetonem, a ze ściany wystaje zbyt krótki kabel lub okazuje się, że 20-centymetrowa warstwa styropianu uniemożliwia stabilne zamocowanie konstrukcji standardowymi kołkami. Z tego poradnika dowiesz się dokładnie, jak krok po kroku przygotować instalację elektryczną, dobrać odpowiednie punkty nośne i przejść przez procedury formalne w 2026 roku.
Dzięki wiedzy zebranej przez ekspertów TOM REKLAMY zyskasz pewność, że Twoja identyfikacja wizualna zajaśnieje na budynku bez zbędnego stresu, zachowując pełne bezpieczeństwo i nienaganną estetykę przez długie lata.
Dlaczego odpowiednie przygotowanie techniczne jest kluczowe dla reklamy świetlnej? 💡
Przygotowanie podłoża i instalacji zasilającej decyduje o bezawaryjnym funkcjonowaniu zewnętrznych nośników reklamowych. Wymagania techniczne pod montaz szyldu led nie są jedynie biurokratycznymi zaleceniami, lecz zbiorem zasad inżynieryjnych, które chronią inwestora przed stratami finansowymi i ryzykiem wypadku.
Bezpieczeństwo konstrukcji i instalacji elektrycznej
Reklama zewnętrzna poddana jest ciągłemu działaniu sił natury: porywistym wiatrom, obciążeniom śniegowym oraz skrajnym temperaturom. Błędnie dobrana podkonstrukcja grozi zerwaniem kasetonu podczas wichury. Równie istotne jest zabezpieczenie obwodu zasilającego wyłącznikiem nadprądowym (zazwyczaj B10 lub B16) oraz wyłącznikiem różnicowoprądowym (RCD 30mA), co eliminuje ryzyko pożaru lub porażenia prądem.
Trwałość modułów LED i zasilaczy zewnętrznych
Nowoczesne diody LED charakteryzują się żywotnością sięgającą 50 000 godzin pracy, jednak ich największym wrogiem jest przegrzanie oraz wilgoć. Właściwie dobrany zasilacz do szyldu led musi pracować z zachowaniem minimum 20-30% rezerwy mocy (tzw. zapas mocy), co chroni go przed degradacją termiczną. Źródło: Raport Polskiego Związku Przemysłu Oświetleniowego 2026 wskazuje, że ponad 68% awarii systemów oświetlenia zewnętrznego wynika ze złego odprowadzania ciepła z puszek technicznych.
Estetyka montażu bez widocznego okablowania
Perfekcyjna reklama to taka, na której wzrok przyciąga wyłącznie podświetlony logotyp, a nie plątanina czarnych peszli i korytek kablowych ciągnących się po świeżo odmalowanej elewacji. Zaplanowanie przepustów instalacyjnych na etapie prac wykończeniowych lub adaptacji lokalu pozwala całkowicie ukryć przewody w warstwie ocieplenia lub za poszyciem ściany.
Instalacja elektryczna pod kaseton LED: parametry i okablowanie ⚡
Prawidłowo wykonana instalacja elektryczna pod kaseton led to warunek bezwzględny, by reklama działała stabilnie i bez zakłóceń. Wszelkie prace przy sieci 230V powinny być realizowane przez uprawnionego elektryka (z uprawnieniami SEP).
Wyprowadzenie kabla zasilającego (przekrój YDY i napięcie 230V)
Do punktu montażu szyldu należy doprowadzić trójżyłowy kabel miedziany przeznaczony do instalacji zewnętrznych, najczęściej YDYżo 3x1,5 mm². Kluczowe jest pozostawienie zapasu kabla o długości minimum 1,5–2 metrów wystającego ze ściany w geometrycznym środku planowanej reklamy. Umożliwia to swobodne manewrowanie przewodem i wprowadzenie go bezpośrednio do hermetycznej puszki wewnątrz nośnika.
Dobór i umiejscowienie zasilacza 12V/24V
Zasilacz impulsowy przekształca prąd zmienny 230V na bezpieczne napięcie stałe (zazwyczaj 12V DC lub 24V DC). Inwestor ma do wyboru dwa rozwiązania montażowe:
- Zasilacz wewnątrz kasetonu: Kompaktowe rozwiązanie, w którym do szyldu doprowadzamy bezpośrednio napięcie 230V. Wymaga zasilacza o wysokiej szczelności (min. IP67) i kasetonu z fabrycznymi otworami wentylacyjno-odpływowymi.
- Zasilacz wewnątrz budynku (rozdzielnica / sufit podwieszany): Rekomendowane rozwiązanie przy literach przestrzennych. Na zewnątrz wyprowadzane jest wyłącznie bezpieczne napięcie 12V/24V, a ewentualna wymiana zasilacza nie wymaga wynajmowania podnośnika koszowego.
Wybierając profesjonalne kasetony i litery 3D LED, zyskujesz pewność optymalnego dopasowania podzespołów zasilających do kubatury reklamy.
Sterowanie oświetleniem: czujnik zmierzchu i zegar astronomiczny
Prawidłowe podłączenie reklamy świetlnej obejmuje również automatyzację jej uruchamiania. Zastosowanie cyfrowego zegara astronomicznego lub czujnika zmierzchowego pozwala na włączanie podświetlenia dokładnie o zachodzie słońca i wyłączanie w godzinach nocnych (np. między 1:00 a 5:00), co generuje oszczędności energii sięgające 40% w skali roku.
Podłoże i nośność elewacji a montaż liter 3D podświetlanych 🧱
Precyzyjny montaż liter 3D podświetlanych wymaga analizy materiału, z jakiego wzniesiono ścianę. Współczesne budownictwo komercyjne stawia spore wyzwania ze względu na grube warstwy termoizolacji oraz nowoczesne okładziny elewacyjne.
Montaż do ściany ocieplonej styropianem lub wełną (kotwy chemiczne)
Standardowe kołki rozporowe nie nadają się do ścian z warstwą ocieplenia przekraczającą 10 cm. W takich warunkach nośność elewacji ocieplonej styropianem uzyskuje się wyłącznie przez zastosowanie prętów gwintowanych ze stali kwasoodpornej A2/A4 wklejanych na kotwę chemiczną w mur nośny (np. beton, pustak ceramiczny, silikat). Na pręty nakłada się tuleje dystansowe, które zapobiegają punktowemu zgniataniu tynku podczas dociągania ramy nośnej.
Fasady wentylowane, płyty warstwowe i konstrukcje stalowe
W przypadku hal magazynowych z płyt warstwowych (typu obornickiego) szyldy mocuje się bezpośrednio do rygli konstrukcji stalowej lub za pomocą specjalnych nitonakrętek i wkrętów farmerskich z podkładkami EPDM. Na fasadach wentylowanych ze spieków kwarcowych czy płyt kompozytowych (np. Alucobond) konieczne jest kotwienie do podkonstrukcji aluminiowej budynku z pominięciem obciążania samych paneli dekoracyjnych.
Obliczenia obciążenia wiatrem i waga kasetonu
Zgodnie z polskimi normami budowlanymi reklamy wielkoformatowe muszą wytrzymać napór wiatru w zależności od strefy wiatrowej kraju (od I do III). Kaseton z profili aluminiowych z licem z pleksi o powierzchni 6 m² może ważyć ponad 45 kg, a podczas silnego podmuchu siła ssąca i parcie wiatru działające na kotwy wzrastają wielokrotnie.
| Parametr techniczny | Kołki ramowe (lekkie szyldy) | Kotwy chemiczne ze szpilkami | Rama nośna / podkonstrukcja |
|---|---|---|---|
| Koszt montażu | Niski | Średni | Wyższy |
| Grubość ocieplenia | Maks. 5-8 cm | Bez ograniczeń (do 30 cm) | Bez ograniczeń |
| Odporność na napór wiatru | ⚠️ Niska | ✅ Bardzo wysoka | 🏆 Ekstremalna |
| Najlepsze zastosowanie | Małe tablice płaskie | Litery 3D na elewacjach ETICS | Ciężkie kasetony semaforowe i wielki format |

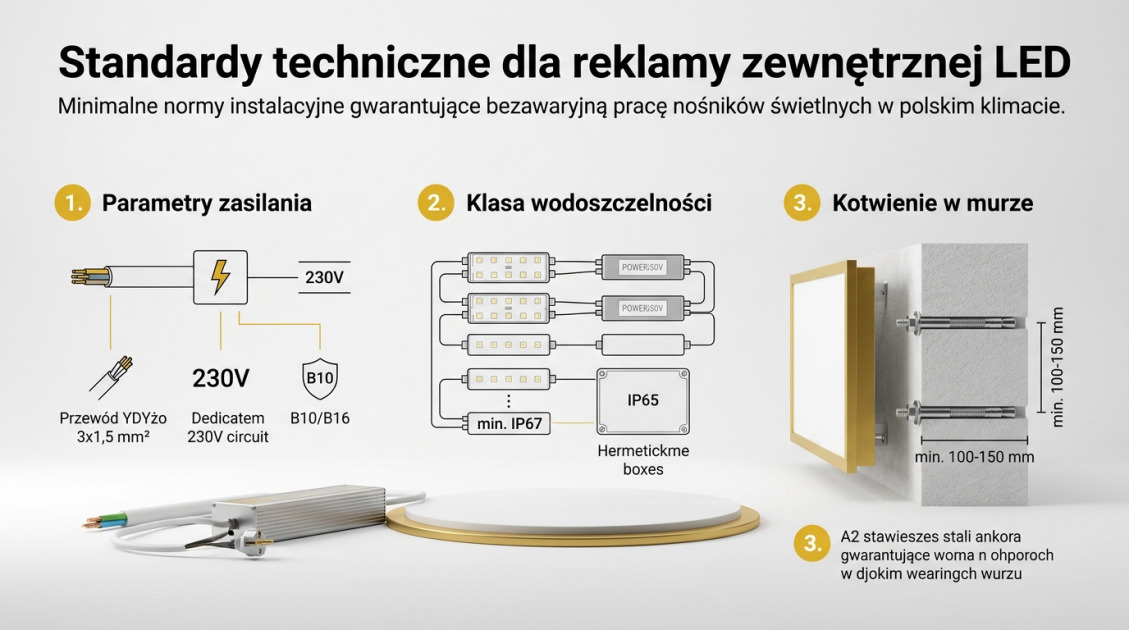

Wymagania techniczne pod montaż szyldu LED w pigułce: specyfikacja 📋
Aby ułatwić przygotowanie obiektu, zebraliśmy kluczowe wymagania techniczne pod montaz szyldu led w przejrzyste zestawienie parametrów inżynieryjnych.
Zestawienie kluczowych parametrów elektrycznych i montażowych
Dla instalacji niskonapięciowych 12V/24V kluczowy jest przekrój przewodów łączących zasilacz z literami. Przy odległościach powyżej 10 metrów spadek napięcia może spowodować nierównomierne świecenie diod. W takich sytuacjach stosuje się przewody o przekroju 2x2,5 mm² lub 2x4 mm².
Stopień ochrony IP (IP65, IP67) a warunki atmosferyczne
Odpowiednia klasa szczelności IP szyldu zewnętrznego chroni komponenty elektroniczne przed pyłem i strugami deszczu. Moduły LED instalowane w literach blokowych muszą posiadać klasę minimum IP67 (odporność na krótkotrwałe zanurzenie w wodzie), natomiast hermetyczne puszki rozgałęźne na elewacji, co najmniej IP65. W obudowach kasetonów bezwzględnie wykonuje się labiryntowe otworki odwadniające o średnicy 4-6 mm w dolnej krawędzi profilu.
Dystanse montażowe i profile nośne w praktyce
W przypadku liter z efektem „Halo” (gdzie światło rozprasza się do tyłu, tworząc łunę wokół znaku), litery montuje się na dystansach z plexi lub stali o długości 25–40 mm od lica ściany. Podłoże pod taki montaż musi być idealnie gładkie i matowe, aby światło rozkładało się równomiernie bez cieni i refleksów.
Zgody i formalności prawne przed instalacją reklamy na budynku 📜
Kwestie techniczne muszą iść w parze ze spełnieniem wymogów formalnych. Samowola budowlana w zakresie nośników reklamowych grozi dotkliwymi karami finansowymi.
Zgoda wspólnoty mieszkaniowej, spółdzielni lub właściciela obiektu
Elewacja zewnętrzna stanowi część wspólną nieruchomości. Jeśli wynajmujesz lokal w budynku wielorodzinnym lub biurowcu, pierwszym krokiem jest uzyskanie pisemnej zgody zarządu wspólnoty, spółdzielni lub właściciela budynku. Zgoda zazwyczaj określa maksymalny gabaryt reklamy oraz zasady ingerencji w ocieplenie.
Uchwała krajobrazowa i zgłoszenie robót budowlanych
W wielu polskich miastach obowiązują rygorystyczne uchwały krajobrazowe. Precyzują one m.in. dopuszczalną powierzchnię szyldu (np. do 2 m²), maksymalną luminancję (jasność w nocy wyrażaną w cd/m²) oraz zakaz stosowania jaskrawych barw tła. Uzyskanie pozwolenia na montaż reklamy na elewacji lub zgłoszenie zamiaru wykonania robót budowlanych w wydziale architektury starostwa/urzędu miasta jest wymagane, gdy nośnik przekracza określone gabaryty lub ingeruje w konstrukcję nośną obiektu.
Ograniczenia konserwatora zabytków w strefach chronionych
Jeśli Twój lokal mieści się w kamienicy wpisanej do rejestru zabytków lub na obszarze układu urbanistycznego objętego ochroną, projekt reklamy wymaga indywidualnego zatwierdzenia przez Wojewódzkiego Konserwatora Zabytków (WKZ). Standardem w takich strefach są pojedyncze litery przestrzenne o ciepłej barwie światła (np. 3000K) zamiast pełnych kasetonów plexi. Realizując z nami kompleksowe projekty od A do Z, otrzymujesz pełne wsparcie w przygotowaniu dokumentacji technicznej i wizualizacji dla urzędów.
Krok po kroku: jak przygotować budynek pod montaż szyldu LED? 🛠️
Aby proces instalacji przebiegł sprawnie, najlepiej podzielić go na logiczne etapy realizowane we współpracy z profesjonalną agencją reklamową.
Jak przygotować elewację i instalację pod montaż szyldu LED
Sprawdzona procedura techniczna przygotowania podłoża i zasilania przed montażem reklamy świetlnej na budynku.
-
Wykonanie audytu elewacji i wyznaczenie punktu montażu
Sprawdź strukturę ściany (materiał muru, grubość warstwy izolacji) i wyznacz precyzyjnie oś reklamy z uwzględnieniem linii witryn, stolarki okiennej oraz gzymsów.
-
Doprowadzenie dedykowanego przewodu zasilającego 230V
Wyprowadź przewód miedziany 3x1,5 mm² na elewację w punkcie wskazanym w projekcie technicznym, zabezpieczając go osobnym bezpiecznikiem w rozdzielnicy i pozostawiając zapas 1,5 metra kabla.
-
Przygotowanie podkonstrukcji lub punktów kotwienia
Wklej kotwy chemiczne ze szpilkami nierdzewnymi w mur nośny lub zamontuj dedykowaną ramę aluminiową dobraną do lokalnej strefy obciążenia wiatrem.
-
Montaż szyldu LED, podłączenie elektryczne i uszczelnienie
Zawieś kaseton lub litery, połącz przewody za pomocą hermetycznych złączek żelowych IP67/IP68, uszczelnij przepusty ścienne silikonem neutralnym dekarskim i przetestuj układ sterowania zmierzchowego.
Jeżeli planujesz modernizację oznakowania lub otwierasz nowy punkt handlowo-usługowy, skontaktuj się z zespołem TOM REKLAMY. Zapewniamy kompleksową obsługę: od inwentaryzacji, przez doradztwo techniczne i produkcję, aż po certyfikowany montaż z pełną opieką poserwisową.
Najczęściej zadawane pytania
Jaki kabel należy wyprowadzić na elewację pod szyld LED?
Najczęściej stosuje się przewód miedziany zewnętrzny YDYżo 3x1,5 mm² doprowadzający napięcie 230V. Należy pozostawić zapas kabla o długości minimum 1–1,5 metra w miejscu planowanego geometrycznego środka szyldu, co ułatwi jego hermetyczne podłączenie.
Gdzie najlepiej umieścić zasilacz do reklamy LED?
Zasilacz można zamontować wewnątrz szczelnego kasetonu (o ile posiada on odpowiednie kanały wentylacyjne) lub wewnątrz lokalu (np. w rozdzielnicy elektrycznej, na zapleczu lub nad sufitem podwieszanym). Montaż wewnątrz budynku zdecydowanie ułatwia ewentualny serwis i wydłuża żywotność urządzenia.
Czy można zamontować ciężki kaseton na ścianie ze styropianem 20 cm?
Tak, pod warunkiem zastosowania dedykowanego systemu kotwienia chemicznego ze szpilkami ze stali nierdzewnej oraz tulejami dystansowymi. Dzięki temu obciążenie przenoszone jest bezpośrednio na mur konstrukcyjny, bez ryzyka zmiażdżenia warstwy termoizolacji i tynku.
Czy montaż szyldu LED wymaga pozwolenia na budowę?
W większości przypadków montaż szyldu informacyjnego na istniejącym budynku wymaga jedynie zgłoszenia robót budowlanych lub nie wymaga procedur, o ile jest zgodny z lokalną uchwałą krajobrazową. Pełne pozwolenie na budowę lub zgoda konserwatora są bezwzględnie wymagane przy obiektach wpisanych do rejestru zabytków oraz przy konstrukcjach wolnostojących trwale związanych z gruntem.
Bezpieczna i efektowna reklama na lata ✨
Prawidłowo zrealizowane wymagania techniczne pod montaz szyldu led to gwarancja, że Twoja firma zyska nośnik reklamowy nie tylko efektowny wizualnie, ale przede wszystkim bezpieczny, energooszczędny i trwały. Odpowiedni dobór przekrojów kabli, zabezpieczeń elektrycznych, szczelności modułów oraz techniki kotwienia do muru nośnego eliminuje ryzyko awarii i niepotrzebnych kosztów napraw.
Powierzając realizację oznakowania specjalistom z TOM REKLAMY, zyskujesz pewność terminowego wykonania zlecenia zgodnie z aktualnymi normami budowlanymi i elektrycznymi obowiązującymi w 2026 roku. Skup się na rozwoju swojego biznesu, a techniczne wyzwania związane z produkcją i montażem zostaw ekspertom!
