Znasz ten scenariusz? Masz w dłoni fizyczny detal, kluczowy komponent maszyny, nowatorską obudowę elektroniczną albo zużytą część, do której dokumentacja techniczna zaginęła dekadę temu. Chcesz wprowadzić ulepszenia, przetestować nową geometrię i ruszyć z produkcją. Niestety tradycyjny pomiar suwmiarką i mozolne odtwarzanie bryły od zera przypominają próbę namalowania „Mona Lisy” za pomocą wałka malarskiego. Tracisz cenne tygodnie, a ryzyko kosztownego błędu rośnie z każdą godziną.
W realiach rynkowych 2026 roku nie ma miejsca na zgadywanie. Odpowiedzią na te wyzwania jest profesjonalne skanowanie i modelowanie 3D na potrzeby prototypowni. Zamiast ręcznych pomiarów i serii nietrafionych poprawek, zyskujesz cyfrowy bliźniak o mikronowej dokładności, gotowy do natychmiastowej modyfikacji i wytworzenia na drukarce przestrzennej.
W tym artykule dowiesz się, jak krok po kroku wygląda proces digitalizacji fizycznego przedmiotu, dlaczego inżynieria odwrotna chroni Twój budżet przed katastrofą na etapie form wtryskowych oraz jak zamienić surowy skan w edytowalny plik CAD. Poznaj technologię, która skraca cykl R&D z miesięcy do zaledwie kilku dni roboczych.
Dlaczego inżynieria odwrotna i skanowanie 3D to fundament nowoczesnej prototypowni? 🔬
Inżynieria odwrotna (reverse engineering) to proces badania gotowego wyrobu w celu zrekonstruowania jego parametrów konstrukcyjnych i stworzenia pełnej dokumentacji technicznej. Współczesna prototypownia nie może bez niej funkcjonować. Projektanci nie muszą już projektować sprawdzonych rozwiązań od zera. Zamiast tego przechwytują istniejącą geometrię i skupiają się wyłącznie na wprowadzaniu usprawnień.
Jak podaje raport Wohlers Report 2026 dotyczący rozwoju przemysłu wytwórczego, firmy wdrażające digitalizację 3D na wczesnym etapie prototypowania redukują całkowity czas rozwoju produktu średnio o 42%. Źródło: Wohlers Associates, 3D Printing and Additive Manufacturing Global State of the Industry 2026. Oszczędność czasu przekłada się bezpośrednio na redukcję budżetu operacyjnego.

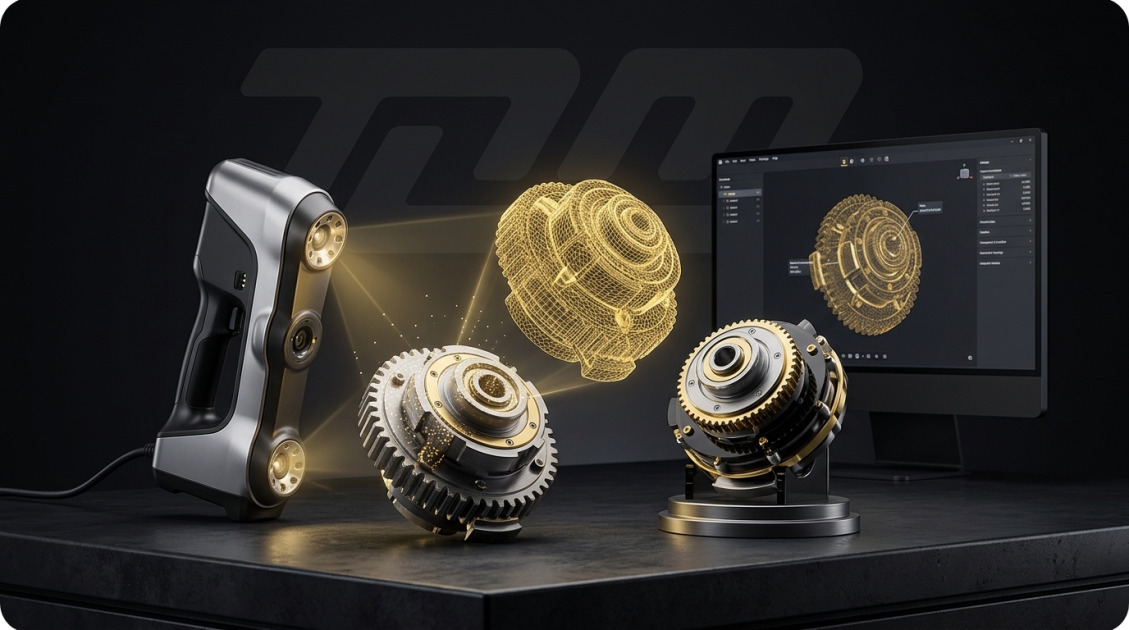

Przejście z obiektu fizycznego do cyfrowego pliku CAD
Kluczem do sukcesu jest bezdotykowe rejestrowanie współrzędnych przestrzennych. Zamiast wielogodzinnych pomiarów narzędziami warsztatowymi, skaner rzuca na detal siatkę prążków światła lub wiązkę laserową. W ułamku sekundy powstaje gęsta chmura punktów, która z bezwzględną precyzją odwzorowuje krzywizny, podcięcia oraz organiczne kształty.
Eliminacja błędów konstrukcyjnych na etapie przedprodukcyjnym
Zamówienie formy wtryskowej lub przygotowanie obróbki na frezarce 5-osiowej to wydatek rzędu dziesiątek tysięcy złotych. Wykrycie błędu spasowania na tym etapie oznacza gigantyczne straty. Cyfrowy model 3D pozwala na przeprowadzenie symulacji naprężeń, analizy przepływów oraz cyfrowych testów kolizji z sąsiadującymi podzespołami na długo przed uruchomieniem produkcji masowej. Co ciekawe, przygotowany w ten sposób cyfrowy model znajduje zastosowanie nie tylko na linii produkcyjnej, lecz także w marketingu – studia wizualne, takie jak Creative Rebels, wykorzystują trójwymiarowe zasoby CAD do tworzenia fotorealistycznych animacji produktowych oraz materiałów promocyjnych jeszcze przed fizycznym debiutem wyrobu.
Technologie skanowania 3D w prototypowaniu: światło strukturalne czy laser? ⚡
Precyzyjna digitalizacja geometrii wymaga doboru odpowiedniego narzędzia pomiarowego. Na rynku profesjonalnych urządzeń metrologicznych dominują dwa rozwiązania: stacjonarne systemy optyczne wykorzystujące światło strukturalne (najczęściej niebieskie LED) oraz mobilne skanery laserowe. Wybór nie powinien być kwestią przypadku, lecz bezpośrednią odpowiedzią na specyfikę detalu.
Skanery optyczne światła niebieskiego do drobnych i precyzyjnych detali
Technologia światła niebieskiego charakteryzuje się ultrawysoką rozdzielczością i minimalnym poziomem szumów. Wiązka o wąskim spektrum filtruje zakłócenia z otoczenia, co pozwala uzyskać dokładność pomiarową poniżej 0,02 mm. To bezkonkurencyjny wybór, gdy prototypujesz małe koła zębate, skomplikowane złącza elektroniczne, elementy biżuteryjne czy precyzyjne formy odlewnicze.
Mobilne skanery laserowe dla gabarytów i podzespołów przemysłowych
Ręczne skanery laserowe zapewniają swobodę ruchu. Doskonale radzą sobie z dużymi gabarytami, takimi jak zderzaki samochodowe, ramy maszyn czy całe komory silnika. Laser pozwala na pracę w zmiennych warunkach oświetleniowych, także bezpośrednio na hali produkcyjnej. Minusem jest jednak nieco niższa rozdzielczość krawędzi w porównaniu ze stacjonarnymi stolikami optycznymi.
| Parametr | Skaner światła strukturalnego | Przemysłowy skaner laserowy |
|---|---|---|
| Dokładność pomiaru | Bardzo wysoka (do 0,015 mm) | Wysoka (do 0,040 mm) |
| Mobilność i elastyczność | ⚠️ Wymaga stabilnego statywu | ✅ Pełna mobilność ręczna |
| Skanowanie ostrych krawędzi | ✅ Perfekcyjna ostrość | ⚠️ Wymaga dogęszczania siatki |
| Wrażliwość na oświetlenie otoczenia | ⚠️ Wymaga kontrolowanego światła | ✅ Odporny na oświetlenie hali |
| Najlepsze zastosowanie | Precyzyjne komponenty, mechanika mikronowa | Wielkie gabaryty, automotive, konstrukcje ramowe |
Modelowanie CAD i parametryzacja: od chmury punktów do gotowego projektu 📐
Sam skan to za mało. Wynikiem skanowania 3D jest gęsta siatka trójkątów (zazwyczaj plik STL lub OBJ). To zaledwie cyfrowa „wydmuszka” pozbawiona wewnętrznej logiki inżynieryjnej. Nie da się w niej zmienić średnicy otworu o 1 mm ani dodać gwintu metrycznego. Tutaj do akcji wkracza przygotowanie modeli CAD pod wydruk 3D i proces parametryzacji.
Obróbka siatki trójkątów i konwersja do powierzchni NURBS
Inżynier najpierw oczyszcza siatkę poligonów: usuwa zakłócenia, skleja ubytki i redukuje niepotrzebne wierzchołki. Następnie, wykorzystując zaawansowane oprogramowanie do inżynierii odwrotnej, dopasowuje do siatki powierzchnie analityczne (płaszczyzny, walce, stożki) lub swobodne płaty NURBS. Powstaje model parametryczny zapisany w standardzie STEP lub IGES, który można w pełni edytować w dowolnym środowisku inżynieryjnym.
Optymalizacja topologiczna i adaptacja geometrii do druku 3D
Model wyjściowy musi uwzględniać prawa fizyki oraz technologię wytwarzania. Inżynier wprowadza odpowiednie naddatki technologiczne, koryguje kąty pochylenia ścianek i projektuje pasowania z uwzględnieniem skurczu materiałowego. Jeśli zależy nam na redukcji masy detalu przy zachowaniu jego sztywności, przeprowadzana jest optymalizacja topologiczna, podczas której komputer usuwa zbędny materiał z obszarów nieprzenoszących obciążeń.

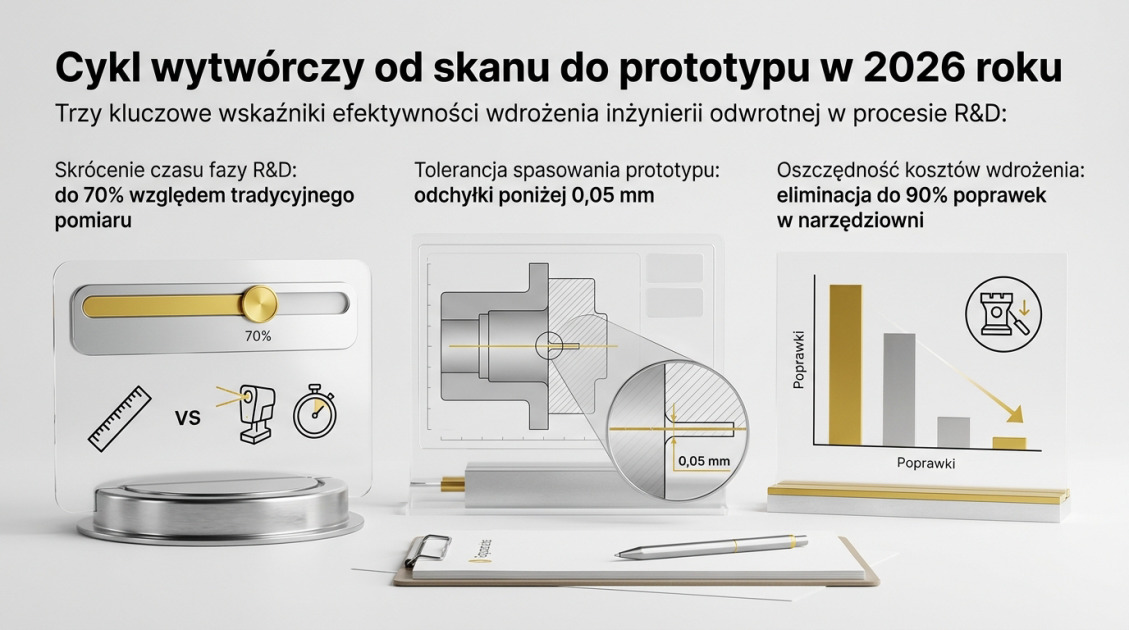

Schemat wdrożenia w prototypowni: od skanu 3D do fizycznego modelu testowego 🚀
Proces, jakim jest szybkie prototypowanie (rapid prototyping), wymaga dyscypliny proceduralnej. Skuteczne skanowanie i modelowanie 3D na potrzeby prototypowni przebiega według powtarzalnego, sprawdzonego schematu, który minimalizuje ryzyko pomyłek montażowych.
Krok 1 i 2: Przygotowanie elementu i akwizycja danych pomiarowych
Fizyczny komponent zostaje oczyszczony i odtłuszczony. W przypadku powierzchni przezroczystych lub chromowanych nanosi się cienką warstwę zmywalnego sprayu matującego o grubości zaledwie kilku mikronów. Po rozmieszczeniu markerów pozycjonujących następuje precyzyjna digitalizacja geometrii za pomocą skanera.
Krok 3 i 4: Przebudowa CAD i dobór technologii addytywnej
Z chmury punktów inżynier generuje bryłę CAD, nanosi modyfikacje projektowe i przygotowuje plik wykonawczy. Na tym etapie wybiera się odpowiedni materiał techniczny. W zależności od wymagań dotyczących wytrzymałości temperaturowej, sztywności czy elastyczności, dobierany jest filament inżynieryjny (np. PA12 z włóknem węglowym, PC, TPU) lub żywica światłoutwardzalna.
Krok 5: Wytworzenie prototypu i testy funkcjonalne
Wygenerowany kod maszynowy trafia do parku maszynowego. Po zakończeniu procesu przyrostowego prototyp przechodzi postprocessing: usunięcie struktur podporowych, utwardzanie UV, szlifowanie lub obróbkę wykończeniową. Gotowy element jest montowany w urządzeniu testowym w celu weryfikacji ergonomii i mechaniki działania.
Kontrola jakości i inspekcja wymiarowa w cyklu prototypowania 🔍
Nowoczesna prototypownia nie opiera się na subiektywnej ocenie „na oko”. Kontrola jakości i inspekcja wymiarowa to etap, w którym wyprodukowany prototyp zostaje ponownie zeskanowany, a uzyskana chmura punktów nałożona na referencyjny model nominalny CAD.
Według standardów metrologicznych opisywanych przez International Organization for Standardization (ISO), cyfrowa inspekcja optyczna stanowi obecnie najbardziej niezawodną metodę walidacji skomplikowanych powierzchni swobodnych w przemyśle. Źródło: ISO/ASTM 52900: Additive manufacturing - General principles - Fundamentals and vocabulary.
Kolorystyczne mapy odchyłek w analizie dokładności
Wynikiem inspekcji jest trójwymiarowa kolorystyczna mapa odchyłek (ang. deviation heatmap). Kolor zielony oznacza idealne spasowanie w zadanej tolerancji, odcienie czerwieni sygnalizują nadmiar materiału, a barwy niebieskie wskazują na jego ubytek lub niedolewkę. Dzięki temu konstruktor w ułamku sekundy widzi, gdzie doszło do zwichrowania materiału wskutek skurczu termicznego.
Weryfikacja pasowań wieloczęściowych złożeń
Skanowanie inspekcyjne pozwala na weryfikację całych złożeń mechanicznych. Jeśli prototyp składa się z kilku ruchomych elementów, cyfrowy montaż ujawnia wszelkie tarcia i nieprawidłowe luzy montażowe. Zapobiega to kosztownym poprawkom na etapie uruchamiania produkcji seryjnej.
Skanowanie i modelowanie 3D na potrzeby prototypowni z TOM REKLAMY: połącz inżynierię z fizyczną produkcją 🛠️
Wielu przedsiębiorców wpada w pułapkę rozproszonych dostawców: inna firma wykonuje skan, zewnętrzny freelancer próbuje zamodelować bryłę CAD, a jeszcze inny podwykonawca uruchamia drukarki 3D. Efekt? W razie problemów ze spasowaniem każdy wini poprzednika, a Twój projekt stoi w miejscu. W TOM REKLAMY likwidujemy ten chaos.
Oferujemy kompleksowe podejście: od pomysłu, przez skanowanie, inżynierię odwrotną, aż po gotowy wyrób fizyczny i jego branding. Sprawdź naszą pełną ofertę usług projektowo-reklamowych, aby przekonać się, jak łączymy kompetencje inżynieryjne z nowoczesnym parkiem maszynowym.
Wszystko pod jednym dachem: eliminacja przestojów i pośredników
W naszym parku maszynowym zaawansowana technologia addytywna FDM i SLA pracuje ramię w ramię ze skanerami 3D oraz precyzyjnymi ploterami laserowymi. Jeśli potrzebujesz funkcjonalnego prototypu, obudowy z logo firmy wygrawerowanym laserowo lub skomplikowanego detalu mechanicznego, realizujemy to bez pośredników. Poznaj szczegóły w zakładce modelowanie 3D i wydruk prototypowy.
Opieka techniczna i skalowanie projektu od prototypu do serii
Nie zostawiamy Cię z surowym plikiem bez wsparcia. Zapewniamy pełną opiekę techniczną: doradzamy dobór materiałów polimerowych, optymalizujemy geometrię pod kątem wytrzymałości i pomagamy przejść od pojedynczego egzemplarza testowego do krótkiej serii produkcyjnej. Gdy prototyp zostanie zatwierdzony, pomożemy Ci również w jego rynkowym debiucie, tworząc dedykowane oznakowanie, kasetony, nośniki POS czy materiały promocyjne.
Masz detal, który wymaga natychmiastowej digitalizacji lub chcesz skonsultować swój projekt techniczny? Przejdź do zakładki kontakt z zespołem TOM REKLAMY i opowiedz nam o swoim pomyśle. Przygotujemy dla Ciebie bezpłatną wycenę oraz plan wdrożenia z gwarancją terminowej realizacji.
Jak wdrożyć proces inżynierii odwrotnej i skanowania 3D w prototypowni?
Przewodnik krok po kroku po procesie digitalizacji geometrii i wytwarzania fizycznego modelu testowego.
-
Przygotowanie fizycznego obiektu do digitalizacji
Oczyszczenie powierzchni z zabrudzeń i pyłu, naniesienie magnetycznych lub naklejanych punktów referencyjnych (markerów) oraz zastosowanie cienkiej powłoki sprayu matującego w przypadku elementów przezroczystych lub chromowanych.
-
Skanowanie przestrzenne 3D
Zarejestrowanie geometrii detalu w wysokiej rozdzielczości za pomocą skanera optycznego lub laserowego. Oprogramowanie łączy pojedyncze skany na podstawie markerów w jednolitą chmurę punktów, tworząc siatkę poligonów STL.
-
Inżynieria odwrotna i modelowanie CAD
Przekształcenie siatki trójkątów w edytowalny, w pełni sparametryzowany model bryłowy CAD (format STEP). Wprowadzenie niezbędnych zmian konstrukcyjnych, pasowań oraz naddatków technologicznych.
-
Wytworzenie prototypu w technologii addytywnej
Wydruk 3D przygotowanego modelu z wykorzystaniem technologii FDM (dla elementów wytrzymałościowych) lub SLA (dla najwyższej gładkości powierzchni i precyzji detali) z technicznych tworzyw termoplastycznych lub żywic inżynieryjnych.
-
Walidacja wymiarowa i testy funkcjonalne
Weryfikacja poprawności montażowej prototypu w docelowym urządzeniu oraz wykonanie kontrolnego skanu 3D z wygenerowaniem kolorystycznej mapy odchyłek w celu potwierdzenia dokładności wymiarowej.
Często zadawane pytania (FAQ)
Jaka jest dokładność skanowania 3D stosowanego w prototypowni?
W nowoczesnych skanerach metrologicznych (optycznych i laserowych) dokładność pomiarowa waha się standardowo od 0,02 mm do 0,05 mm, co jest w zupełności wystarczające dla większości prototypów inżynieryjnych i obudów urządzeń.
Czy z samego skanu 3D można od razu wydrukować prototyp?
Zazwyczaj surowy skan (siatka trójkątów STL/OBJ) wymaga oczyszczenia, załatania ewentualnych ubytków lub pełnej inżynierii odwrotnej do formatu bryłowego STEP, aby nadać ściankom odpowiednią grubość i geometrię pod dany proces druku.
Jakie materiały można skanować na potrzeby prototypowania?
Zeskanować można niemal każdy obiekt, w tym metale, tworzywa sztuczne, drewno, a nawet miękkie elementy z gliny czy pianki modelarskiej. W przypadku powierzchni przezroczystych lub mocno błyszczących stosuje się specjalny, zmywalny lub sublimujący spray matujący.
Ile trwa realizacja usługi skanowania i przygotowania modelu do druku 3D?
Proste detale mechaniczne można zeskanować i zamodelować w czasie od 24 do 48 godzin. W przypadku skomplikowanych złożeń wieloelementowych czas realizacji jest ustalany indywidualnie, zazwyczaj wynosi od kilku dni roboczych.
Precyzyjne skanowanie i modelowanie 3D na potrzeby prototypowni to inwestycja, która zwraca się błyskawicznie poprzez wyeliminowanie kosztownych przestojów i pomyłek produkcyjnych. Niezależnie od tego, czy odtwarzasz uszkodzony podzespół, czy tworzysz innowacyjny produkt od podstaw, wybierz partnera, który łączy zaplecze projektowe z realną siłą wytwórczą. Skontaktuj się z nami już dziś i przekonaj się, jak szybko Twój pomysł może zamienić się w gotowy, przetestowany prototyp.
