Projektowanie modeli CAD do wydruku przestrzennego

Wyobraź sobie sytuację: spędzasz kilkanaście godzin w programie CAD, dopieszczając każdy detal obudowy, wspornika czy prototypu urządzenia. Na ekranie render wygląda nieskazitelnie, pasowania sprawiają wrażenie idealnych, a złożenie animuje się bez najmniejszej kolizji. Zlecasz zadanie drukarce lub zewnętrznemu wykonawcy i po kilkunastu godzinach otrzymujesz bryłę, która pęka w dłoniach, nie trzyma wymiarów, a jej gwinty nadają się wyłącznie do wyrzucenia. Co poszło nie tak?

Prawda bywa bolesna: to, co doskonale sprawdza się w tradycyjnej obróbce ubytkowej (CNC) lub odlewnictwie, w świecie technologii addytywnych staje się przepisem na katastrofę. Skuteczne projektowanie modeli CAD do wydruku przestrzennego wymaga diametralnej zmiany inżynierskiego paradygmatu. W druku 3D materiał nie jest jednorodnym blokiem, lecz strukturą nakładaną warstwa po warstwie, obarczoną skurczem termicznym, anizotropowością i ograniczeniami grawitacyjnymi.

W tym przewodniku przedstawiamy twarde reguły inżynierii przyrostowej. Dowiesz się, jak poprawnie dobierać grubości ścianek, kontrolować tolerancje wymiarowe ruchomych mechanizmów, przygotowywać topologię plików i unikać kosztownych błędów, które eliminują prototypy z użycia.

Czym różni się projektowanie modeli CAD do wydruku przestrzennego od klasycznego CAD?

Projektowanie pod wytwarzanie addytywne określa się międzynarodowym terminem design for additive manufacturing (DfAM). Tradycyjne środowiska CAD historycznie optymalizowały geometrię pod frezarki, tokarki lub formy wtryskowe. W tamtych metodach kluczowe było zachowanie kątów pochylenia do wyjęcia z formy czy zapewnienie swobodnego dostępu dla głowicy frezarskiej. W technologiach przyrostowych ograniczenia te znikają, pojawiają się jednak zupełnie nowe wyzwania konstrukcyjne.

Według raportu opublikowanego przez Wohlers Report 2026: Additive Manufacturing State of the Industry, ponad 68% awarii wydruków funkcyjnych wynika bezpośrednio z błędów na etapie założeń w oprogramowaniu CAD, a nie z wad samego sprzętu czy surowca. DfAM wymusza myślenie o tym, jak powstaje detal: od stołu roboczego, przez kolejne przekroje cieplne, aż po ostateczne chłodzenie polimeru.

Wpływ technologii przyrostowej (FDM, SLA, SLS) na konstrukcję bryły

Nie istnieje uniwersalny model CAD do druku 3D. Geometria zaprojektowana pod technologię FDM (nakładanie termoplastycznego filamentu) w 90% przypadków nie sprawdzi się bezpośrednio w druku SLA (fotopolimeryzacja żywic) ani w technologii SLS (spiekanie proszków poliamidowych). Każda z tych metod posiada inną specyfikę zgrzewania materiału oraz zróżnicowane naprężenia skurczowe.

W technologii FDM model wymaga planowania mostów konstrukcyjnych i podpór dla nawisów. Z kolei w technologii żywicznej SLA newralgicznym problemem są siły odrywania filmu teflonowego (tzw. peel force), które potrafią rozerwać cienkościenne elementy. W SLS podpory technologiczne nie występują wcale, ale zamknięta bryła musi posiadać kanały ucieczkowe dla niespieczonego proszku. Konstruktor musi znać metodę wytwórczą, zanim postawi pierwszy szkic na płaszczyźnie roboczej.

Anizotropowość materiałowa a orientacja detalu na stole roboczym

Najważniejszą cechą odróżniającą druk warstwowy od wtrysku tworzyw jest anizotropowość właściwości mechanicznych. Element drukowany wykazuje znacznie mniejszą wytrzymałość na rozciąganie wzdłuż osi Z (w poprzek warstw) niż w płaszczyźnie XY. Siła adhezji międzyścieżkowej zazwyczaj stanowi od 40% do 70% wytrzymałości litego polimeru.

Doświadczony inżynier projektuje geometrię tak, aby główne siły ścinające i rozciągające działały równolegle do płaszczyzny stołu roboczego. Wszelkie ucha montażowe, zaczepy czy trzpienie obciążeniowe muszą zostać zorientowane w sposób minimalizujący ryzyko rozwarstwienia (delaminacji) pod wpływem obciążeń dynamicznych.

Kluczowe zasady modelowania 3D do druku: geometria, grubości i kąty

Prawidłowe modelowanie 3d do druku to sztuka kompromisu między estetyką, zużyciem surowca a sztywnością strukturalną detalu. Ignorowanie fizyki procesu chłodzenia prowadzi do odkształceń, podwijania narożników oraz marnowania godzin pracy urządzenia. W 2026 roku zaawansowane pakiety oprogramowania oferują moduły symulacji naprężeń termicznych, jednak podstawowe zasady geometryczne wciąż pozostają niezmienne.

Minimalne grubości ścianek i żeber usztywniających

Złota zasada druku warstwowego brzmi: grubość pojedynczej ściany powinna być zawsze wielokrotnością szerokości ścieżki generowanej przez dyszę. Dla standardowej dyszy o średnicy 0,4 mm szerokość ekstruzji wynosi zazwyczaj 0,45 mm. Oznacza to, że ściana o grubości 1 mm wymusi wykonanie dwóch obrysów oraz pozostawi trudną do wypełnienia szczelinę o szerokości 0,1 mm.

Bezpieczna minimalna grubość ścianki nienośnej w technologii FDM wynosi 1,2 mm (trzy obrysy), natomiast dla ścian konstrukcyjnych minimum to 2,4–3,0 mm. Zamiast nadmiernie pogrubiać lite sekcje, co wywołuje gigantyczny skurcz termiczny i deformacje, stosuje się użebrowanie wzmacniające o wysokości równej trzykrotności grubości ściany bazowej.

Reguła 45 stopni, nawisy oraz mosty konstrukcyjne

Grawitacja jest bezwzględnym weryfikatorem modeli CAD. Reguła 45 stopni wskazuje graniczną wartość kąta pochylenia geometrii względem pionowej osi Z, przy której materiał może być układany warstwa na warstwie bez stosowania zewnętrznych struktur podporowych.

• Kąty powyżej 45°: Wymagają generowania podpór technologicznych, co wydłuża czas procesu, zwiększa zużycie materiału i degraduje jakość powierzchni po obróbce mechanicznej.
• Kąty do 45°: Są samonośne i budują gładką, zwartą powłokę bez konieczności ingerencji postprocessingowej.
• Mosty (bridging): Poziome odcinki łączące dwa punkty podparcia mogą osiągać rozpiętość do 15–20 mm przy odpowiednim chłodzeniu nadmuchem, jednak projektowanie mostów przekraczających 25 mm drastycznie obniża powtarzalność detalu.

Fazowanie krawędzi i kompensacja efektu stopy słonia

Zjawisko stopy słonia (elephant's foot) to rozszerzenie pierwszych warstw wydruku w wyniku docisku dyszy do rozgrzanego stołu roboczego. Jeśli zaprojektujesz detal o idealnie prostopadłym narożniku podstawy, jego dolna krawędź niemal na pewno powiększy swój wymiar o 0,3–0,6 mm, co uniemożliwi poprawne spasowanie mechaniczne.

Skutecznym rozwiązaniem inżynierskim jest wprowadzenie fazowania (chamfer) dolnej krawędzi o wartości 45° i wymiarze od 0,5 mm do 1,0 mm. Faza kompensuje rozlanie pierwszej warstwy tworzywa, gwarantując idealnie pionową ścianę boczną bezpośrednio po zdjęciu elementu z płyty roboczej.

Grubość ścianek i tolerancje wymiarowe w pasowaniach mechanicznych

W prototypowaniu części maszyn i obudów precyzyjna grubość ścianek i tolerancje wymiarowe stanowią różnicę między działającym mechanizmem a bezużytecznym odpadem. Polimery podlegają zjawiskom rozszerzalności cieplnej w trakcie uplastyczniania oraz skurczowi objętościowemu podczas krzepnięcia, co uniemożliwia stosowanie tolerancji typowych dla obróbki skrawaniem stali.

Jak wskazuje prof. David Bourell w publikacji Materials and Design Guidelines for Polymer Additive Manufacturing, rzeczywisty skurcz liniowy popularnych tworzyw konstrukcyjnych, takich jak ABS czy Nylon PA12, wynosi od 0,8% do nawet 2,2%, zależnie od gęstości wypełnienia i temperatury otoczenia w komorze roboczej.

Dobór luzów montażowych dla połączeń ruchomych i zatrzaskowych

Dla połączeń pasowanych należy bezwzględnie przewidzieć odpowiednie luzy technologiczne już na etapie modelowania parametrycznego w środowisku CAD:

• Pasowanie ciasne / wpressowywane: Luz konstrukcyjny od 0,05 mm do 0,10 mm (wymaga precyzyjnie skalibrowanej maszyny).
• Pasowanie przesuwne (suwliwe): Bezpieczny odstęp między powierzchniami wynosi od 0,20 mm do 0,30 mm.
• Mechanizmy typu 'print-in-place' (zawiasy, przeguby): Luz promieniowy nie może być mniejszy niż 0,40 mm dla FDM oraz 0,25 mm dla żywic SLA.
• Zatrzaski sprężyste (snap-fit): Ramię zatrzasku powinno mieć zmienny przekrój malejący ku końcowi, z maksymalnym odkształceniem nieprzekraczającym dopuszczalnej granicy plastyczności wybranego filamentu.

Projektowanie gniazd na inserty gwintowane i łożyska

Bezpośrednie nacinanie gwintów w tworzywach termoplastycznych rzadko zdaje egzamin przy wielokrotnym montażu. Standardem przemysłowym stały się wgrzewane lub wciskane ultradźwiękowo inserty mosiężne. Gniazdo pod wkładkę gwintowaną w modelu CAD musi posiadać zbieżność stożkową rzędu 1°–2° oraz fazę wprowadzającą.

Średnica otworu powinna odpowiadać średnicy rdzenia wkładki, a nie jej zewnętrznym karbom kotwiczącym. Należy również przewidzieć rezerwę głębokości o wielkości minimum 1,5 mm pod dolną krawędzią insertu na nadmiar stopionego tworzywa wypieranego w trakcie procesu aplikacji termicznej.

Formaty plików STL, STEP i OBJ: przygotowanie siatki pod slicer

Jednym z najbardziej newralgicznych etapów wdrożenia jest eksport danych z oprogramowania inżynierskiego do oprogramowania tnącego (slicera). Pomiędzy projektantami a operatorami maszyn regularnie dochodzi do sporu o odpowiednie formaty plików STL STEP OBJ. Każdy z nich niesie ze sobą zupełnie inne konsekwencje dla geometrii wyrobu końcowego.

Bryła parametryczna STEP a siatka trójkątów STL: dlaczego format ma znaczenie

Format STEP zapisuje geometrię jako idealne matematycznie krzywe NURBS i powierzchnie analityczne. Z kolei format STL dokonuje tesselacji, czyli bezpowrotnie zamienia gładkie łuki na siatkę płaskich trójkątów. Eksport skomplikowanego cylindra do pliku STL o zbyt niskiej gęstości siatki spowoduje, że detal po wydrukowaniu będzie wielokątem foremnym, a nie idealnym okręgiem.

Cecha formatu	Format parametryczny (STEP / STP)	Format siatkowy (STL)
Reprezentacja łuków i otworów	Idealna krzywizna matematyczna	Aproksymacja wielokątna (trójkąty)
Możliwość edycji w CAD	✅ Pełna edycja parametryczna bryły	❌ Skrajnie utrudniona (siatka polygonów)
Generowanie trajektorii G2/G3 w slicerze	✅ Tak (płynny ruch dyszy po łuku)	⚠️ Ograniczone do mikrokroków liniowych (G1)
Zapis informacji o kolorze i teksturze	❌ Nie	❌ Nie (wymaga formatu OBJ/3MF)
Najlepsze zastosowanie	🏆 Prototypy techniczne i pasowania	Modele hobbystyczne i rzeźbiarskie

Geometria nieszczelna (Non-Manifold) i naprawa błędów topologii

Niezbędnym warunkiem pomyślnego przygotowania pliku do druku jest prawidłowa optymalizacja siatki pod druk 3D. Slicer wymaga bryły rozmaitościowej (manifold / watertight), w której każda krawędź siatki łączy dokładnie dwie ścianki, a bryła posiada jednoznacznie zdefiniowane wnętrze i zewnętrze. Najczęstsze defekty dyskwalifikujące plik to:

• Odwrócone wektory normalnych ścianek (slicer interpretuje zewnętrzną powłokę jako pustą przestrzeń).
• Krawędzie i wierzchołki nienależące do żadnej płaszczyzny (wiszące punkty).
• Przenikające się objętości bez wykonania logicznej operacji sumowania (Boolean Union).

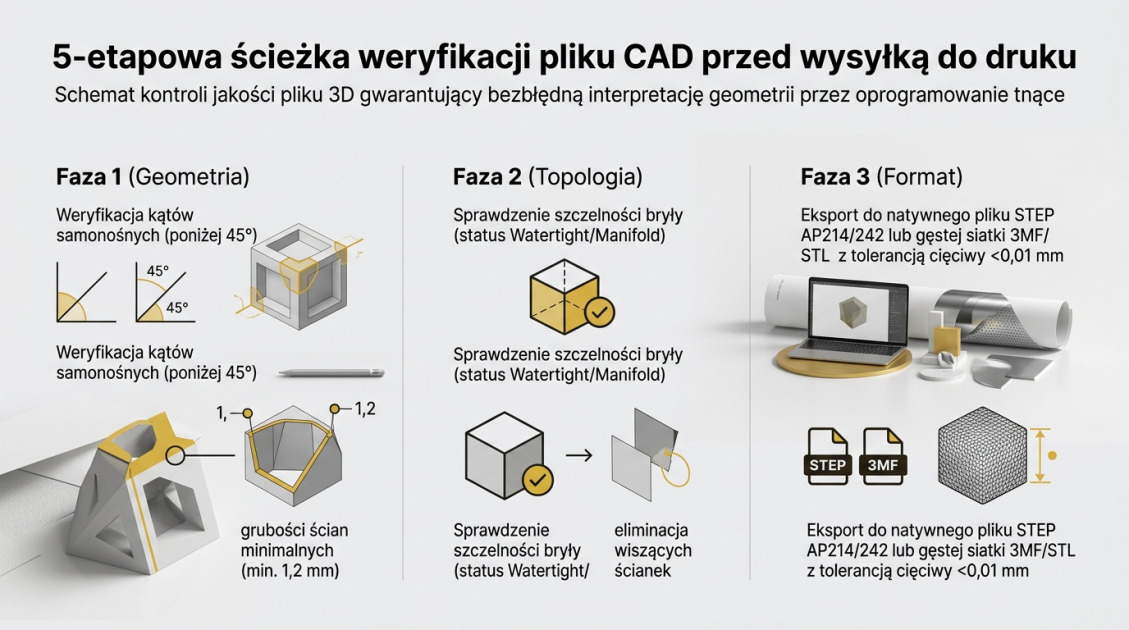

Infografika: 5-etapowa ścieżka weryfikacji pliku CAD przed wysyłką do druku

Najczęstsze błędy w modelach CAD do druku i metody ich eliminacji

Nawet doświadczonym konstruktorom zdarza się popełniać kardynalne błędy w modelach CAD do druku, które skutkują nagłym przerwaniem procesu lub zniszczeniem głowicy ekstrudera. Zrozumienie mechaniki tworzyw termoplastycznych pozwala wyeliminować te usterki już na etapie modelowania cyfrowego.

Projektowanie ostrych narożników wewnętrznych generujących karb

Ostre kąty wewnętrzne pod kątem 90° w elementach konstrukcyjnych działają jak klasyczny karb mechaniczny. W druku 3D zjawisko to ulega podwojeniu: głowica zmienia kierunek wektora ruchu, co powoduje miejscowe przegrzanie materiału, a skurcz termiczny tworzy mikropęknięcia dokładnie na łączeniu warstw.

Każdy narożnik wewnętrzny powinien posiadać promień zaokrąglenia (fillet) o wartości co najmniej 0,5–1,5 mm. Wprowadzenie promienia rozkłada naprężenia na większą powierzchnię, redukując ryzyko pęknięcia detalu przy uderzeniu nawet o 80%.

Zbyt małe otwory i nieuwzględnienie skurczu tworzywa

Drukarki 3D z natury mają tendencję do drukowania otworów pionowych o średnicy mniejszej, niż przewidziano w projekcie CAD. Wynika to z faktu, że filament układany po łuku jest naciągany przez poruszającą się głowicę w stronę środka okręgu, a stygnięcie materiału powoduje jego ściąganie do wnętrza.

W przypadku otworów montażowych o średnicy poniżej 10 mm dobrą praktyką inżynierską jest powiększenie średnicy w modelu o 0,2–0,4 mm lub zaprojektowanie otworu z naddatkiem na rozwiercenie wiertłem kalibrującym. Otwory poziome o dużej średnicy wymagają natomiast profilowania w kształt łezki (teardrop), co zapobiega opadaniu materiału w szczytowym punkcie sklepienia.

Prototypowanie przemysłowe i realizacja modeli 3D w TOM REKLAMY

W nowoczesnym biznesie precyzyjne prototypowanie przemysłowe to nie tylko weryfikacja poprawności inżynierskiej, ale także potężne narzędzie w budowaniu przewagi rynkowej. TOM REKLAMY Tomasz Kowalski wypełnia lukę rynkową, łącząc zaawansowane projektowanie techniczne z pełnym zapleczem produkcyjnym i marketingowym. Oferujemy klientom pełen proces w formacie „od projektu po produkt finalny”.

Wielu przedsiębiorców boryka się z problemem rozproszenia wykonawców: jedno biuro przygotowuje pliki CAD, inna firma próbuje je wydrukować, a kolejny podwykonawca odpowiada za branding i oznakowanie zewnętrzne. W TOM REKLAMY likwidujemy ten problem. Zamawiając u nas kompleksowe modelowanie 3D i wydruk, zyskujesz jednego, odpowiedzialnego partnera technologicznego.

Kompleksowa weryfikacja plików i doradztwo materiałowe

Nie zostawiamy klienta samego z surowym plikiem. Każdy model przesłany do naszego studia przechodzi wieloetapowy audyt inżynierski:

• Weryfikujemy rozkład naprężeń pod kątem planowanej orientacji na stole roboczym.
• Korygujemy luzy pasowań i grubość ścianek pod wybrany surowiec (PLA, PET-G, ABS, ASA, żywice inżynieryjne).
• Optymalizujemy geometrię pod kątem eliminacji zbędnych struktur podporowych, co obniża koszt i czas realizacji.

Łączenie druku 3D z brandingiem, grawerem i reklamą świetlną

Efektywność produkcji rośnie dzięki integracji technologii. Wydrukowane u nas elementy przestrzenne, obudowy urządzeń i prototypy łączymy z precyzyjnym znakowaniem: grawerem laserowym, personalizowaną grafiką oraz elementami podświetlanymi LED. Jeśli Twój prototyp wymaga spójnego brandingu przestrzennego, wykonujemy również dedykowane kasetony i litery 3D LED, gwarantując nienaganną spójność identyfikacji wizualnej Twojej marki.

Nie musisz być inżynierem mechanikiem, aby zrealizować skomplikowany projekt. Prześlij nam swój szkic, uszkodzoną część lub wstępną koncepcję, a my przekształcimy ją w działający produkt przemysłowy lub unikalny gadżet reklamowy.

Jak krok po kroku przygotować model CAD do bezbłędnego wydruku przestrzennego

Sprawdzona metodyka postępowania dla konstruktorów i projektantów gwarantująca wysoką jakość detalu i powtarzalność produkcyjną.

1. Określenie technologii druku i docelowego materiału

   Zdefiniuj technologię wytwarzania (FDM, SLA, SLS) oraz specyfikację tworzywa (np. ABS, PET-G, żywica techniczna). Odporność termiczna, elastyczność i współczynnik skurczu surowca bezpośrednio determinują grubość ścianek, kierunek obrysów oraz układ żeber wzmacniających.

2. Modelowanie parametryczne bryły z uwzględnieniem kątów samozaparcia

   Konstruuj geometrię tak, aby kąty pochylenia ścian nie przekraczały 45° względem pionowej osi Z. Unikaj gwałtownych skoków grubości bryły, stosuj regułę mostów o bezpiecznej rozpiętości do 15 mm i wyeliminuj konieczność generowania podpór wewnątrz trudno dostępnych kanałów detalu.

3. Zastosowanie odpowiednich tolerancji i zaokrągleń

   Wprowadź luzy montażowe w zależności od typu pasowania (0,15–0,30 mm dla części przesuwnych). Zastąp ostre krawędzie wewnętrzne zaokrągleniami o promieniu minimum 1 mm w celu eliminacji karbu oraz dodaj fazy 45° na spodzie detalu, aby zneutralizować efekt rozlania pierwszej warstwy.

4. Weryfikacja spójności bryłowej (Watertight / Manifold)

   Wykonaj test szczelności geometrii w programie CAD. Upewnij się, że bryła nie posiada samoprzecinających się ścianek, odwróconych normalnych ani mikroszczelin. Wszystkie połączone komponenty muszą zostać zunifikowane za pomocą logicznej operacji sumowania brył.

5. Eksport do pliku produkcyjnego i walidacja w slicerze

   Wyeksportuj geometrię do formatu STEP (zalecany) lub precyzyjnego pliku STL/3MF. Załaduj plik do programu tnącego, zweryfikuj ułożenie warstw w widoku podglądu ścieżek i upewnij się, że orientacja obiektu zapewnia najwyższą wytrzymałość wzdłuż osi krytycznych naprężeń.

Najczęściej zadawane pytania

Jaki format pliku jest najlepszy do zlecania wydruku przestrzennego: STEP czy STL?

Najbardziej zalecanym formatem w nowoczesnej produkcji jest format bryłowy STEP (STP). W przeciwieństwie do siatki trójkątów w plikach STL, format STEP zachowuje idealne krzywizny matematyczne, co pozwala oprogramowaniu tnącemu wygenerować dokładniejsze trajektorie głowicy i wyeliminować efekt wielokątnych krawędzi.

Jaka jest minimalna dopuszczalna grubość ścianki w modelu CAD dla druku FDM?

W technologii FDM minimalna zalecana grubość ścianki powinna wynosić co najmniej dwukrotność szerokości ścieżki dyszy (zazwyczaj minimum 0,8 mm do 1,2 mm dla standardowej dyszy 0,4 mm). Dla elementów konstrukcyjnych i obciążonych zaleca się ściany o grubości co najmniej 2,0–3,0 mm.

Jaki luz montażowy należy zaprojektować dla elementów ruchomych drukowanych w całości?

Dla mechanizmów typu 'print-in-place' (zawiasy, przeguby) bezpieczny luz technologiczny wynosi od 0,4 mm do 0,5 mm w technologii FDM. W przypadku precyzyjniejszego druku żywicznego (SLA) odstęp można zredukować do 0,2–0,3 mm.

Czy TOM REKLAMY może przygotować model CAD na podstawie fizycznego elementu lub szkicu?

Tak, oferujemy kompleksową usługę inżynierii odwrotnej oraz modelowania 3D od podstaw. Na bazie uszkodzonego detalu, szkicu technicznego lub wstępnej koncepcji tworzymy parametryczny model CAD zoptymalizowany pod kątem wybranej metody druku.

Prawidłowe projektowanie modeli CAD do wydruku przestrzennego to proces, w którym wiedza materiałowa spotyka się ze ścisłą dyscypliną inżynierską. Przestrzegając zasad grubości ścianek, stosując fazy korygujące i eksportując dane w bezstratnych formatach parametrycznych, zyskujesz pewność, że gotowy element spełni swoje zadanie bez konieczności kosztownych poprawek. Masz gotowy pomysł lub potrzebujesz profesjonalnego wsparcia na etapie projektowania? Już dziś skontaktuj się z zespołem TOM REKLAMY i przekonaj się, jak szybko zmieniamy cyfrowe projekty w precyzyjną, trwałą rzeczywistość.
