Wyobraź sobie sytuację: spędzasz kilkanaście godzin przed monitorem, tworząc olśniewający render przestrzenny dla nowej kampanii Twojej marki. Wszystko wygląda obłędnie, gładkie krzywizny, mistrzowskie odbicia światła, perfekcyjne proporcje. Jednak w momencie wysłania pliku na drukarkę 3D, maszyna wypluwa poplątany kłębek plastiku przypominający abstrakcyjną rzeźbę. Dlaczego? Ponieważ trójwymiarowy model ekranowy oraz obiekt fizyczny to dwa zupełnie różne światy.
Profesjonalne projektowanie 3d do druku wymaga przesunięcia myślenia z estetyki czysto wizualnej na twarde prawa fizyki, mechaniki materiałowej oraz specyfiki technologicznej. W świecie marketingu 2026 roku trójwymiarowe elementy wizualne, prototypy produktów czy przestrzenne formy reklamowe stanowią klucz do wygrania walki o uwagę klienta. Z tego artykułu dowiesz się, jak bezbłędnie przebrnąć przez cały proces: od przygotowania szczelnej geometrii, przez dobór formatów plików, po uniknięcie kosztownych błędów na etapie produkcji.
Czym różni się projektowanie 3D do druku od klasycznego modelowania? 📐
W klasycznej grafice 3D (tworzonej na potrzeby gier, animacji czy prostych wizualizacji) liczy się przede wszystkim to, co widzi kamera. Ścianki obiektu mogą być cienkie jak papier, krawędzie niepołączone, a wewnątrz formy mogą znajdować się niewidoczne, puste przestrzenie. Modelowanie trójwymiarowe pod druk 3d rządzi się zupełnie innymi prawami, ponieważ tutaj każdy milimetr cyfrowej powierzchni musi odpowiadać realnej masie i strukturze fizycznej.
Według raportu Wohlers Report 2026, ponad 42% nieudanych wydruków 3D w sektorze komercyjnym wynika bezpośrednio z błędów konstrukcyjnych w plikach wejściowych, a nie z awarii samego sprzętu.
Wymogi geometrii watertight i szczelność siatki
Bryła szczelna (tzw. watertight lub manifold) to obiekt 3D, który tworzy nieprzerwaną, zamkniętą przestrzeń bez jakichkolwiek dziur czy ubytków. Jeśli wyobrazimy sobie wlanie wody do wnętrza cyfrowego modelu, ciecz nie ma prawa z niego wyciec. Drukarka 3D musi dokładnie wiedzieć, co stanowi wnętrze (materiał wypełniający), a co zewnętrze (otoczenie). Nawet pojedynczy brakujący wielokąt (polygon) uniemożliwi slicerowi prawidłowe zinterpretowanie geometrii.
Odpowiednia grubość ścianek a wytrzymałość fizyczna
Projektując nośniki reklamowe czy obudowy, należy pamiętać o minimalnej grubości ścianek. Zbyt cienkie elementy nie zostaną odtworzone przez dyszę drukarki lub zniekształcą się tuż po zdjęciu ze stołu roboczego. Bezpieczny standard w popularnych technologiach wytwórczych wynosi od 0,8 mm do 1,5 mm w zależności od materiału (PLA, PETG, żywica). Ponadto wytrzymałość mechaniczna elementu zależy nie tylko od powłoki zewnętrznej, ale również od dobranego wzoru wypełnienia (infill).
Uwzględnienie tolerancji wymiarowych i skurczu materiału
Fizyczny druk wiąże się z pracą w zmiennych temperaturach. Polimery stygnąc, kurczą się o ułamek procenta. W przypadku projektowania ciasno pasowanych elementów (np. elementów montażowych liter blokowych lub ruchomych części stojaków ekspozycyjnych), konieczne jest uwzględnienie tzw. tolerancji pasowania (przeważnie od 0.15 mm do 0.3 mm offsetu). Brak tego zapasu spowoduje, że wydrukowane komponenty po prostu do siebie nie pasują.
Kluczowe etapy tworzenia modelu: przygotowanie plików STL i 3MF 💾
Skuteczne przygotowanie plików STL do druku stanowi pomost między pomysłem w programie graficznym a fizyczną realizacją na maszynie produkcyjnej. Błędy popełnione na etapie eksportu potrafią zniweczyć nawet najbardziej dopracowaną koncepcję inżynieryjną.
| Cecha formatu | Format STL | Format 3MF |
|---|---|---|
| Zapis koloru i tekstur | ❌ Brak (tylko geometria) | ✅ Pełne wsparcie dla barw i materiałów |
| Informacja o jednostkach (mm/cale) | ❌ Brak (częsty błąd skali) | ✅ Precyzyjnie zapisana jednostka |
| Sprawdzanie integralności siatki | ⚠️ Podatny na błędy geometrii | 🏆 Wbudowana automatyczna naprawa |
| Rozmiar pliku przy dużej gęstości | ❌ Bardzo duży plik | ✅ Skompresowany, wydajny format |
| Najlepsze zastosowanie | Proste monokolorowe elementy | Zaawansowane wydruki wielomateriałowe i reklamowe |
Eksport i gęstość siatki w plikach STL i OBJ
Plik STL opisuje geometrię obiektu za pomocą siatki trójkątów. Kluczem jest odnalezienie złotego środka w ustawieniach eksportu (rozdzielczość parametru Deviation i Angle). Za mała liczba trójkątów spowoduje, że okrągły kaseton reklamowy zyska zauważalne, brzydkie krawędzie (efekt spłaszczenia). Z kolei zbyt gęsta siatka wygeneruje plik ważący gigabajty, który spowolni oprogramowanie sterujące drukarką.
Format 3MF jako nowoczesny standard w branży druku 3D
Chociaż STL pozostaje najpopularniejszy historycznie, branża w 2026 roku zdecydowanie przesuwa się w stronę standardu 3MF (3D Manufacturing Format). Plik 3MF nie tylko zajmuje mniej miejsca, ale przechowuje kompletne dane o skali, przypisanych materiałach, kolorach, a nawet optymalnej strukturze wsporników. Dzięki temu ryzyko błędnego zinterpretowania projektu przez operatora parków maszynowych spada niemal do zera.
Kontrola błędu rozdzielczości i orientacji modelu
Już podczas modelowania warto przemyśleć, jak obiekt układa się na stole roboczym. Orientacja wpływa bezpośrednio na widoczność warstw, wytrzymałość konstrukcji na rozciąganie oraz liczbę koniecznych struktur wspierających (supportów). Zorientowanie płaskich płaszczyzn równolegle do podłoża znacząco poprawia finalną estetykę powierzchni.

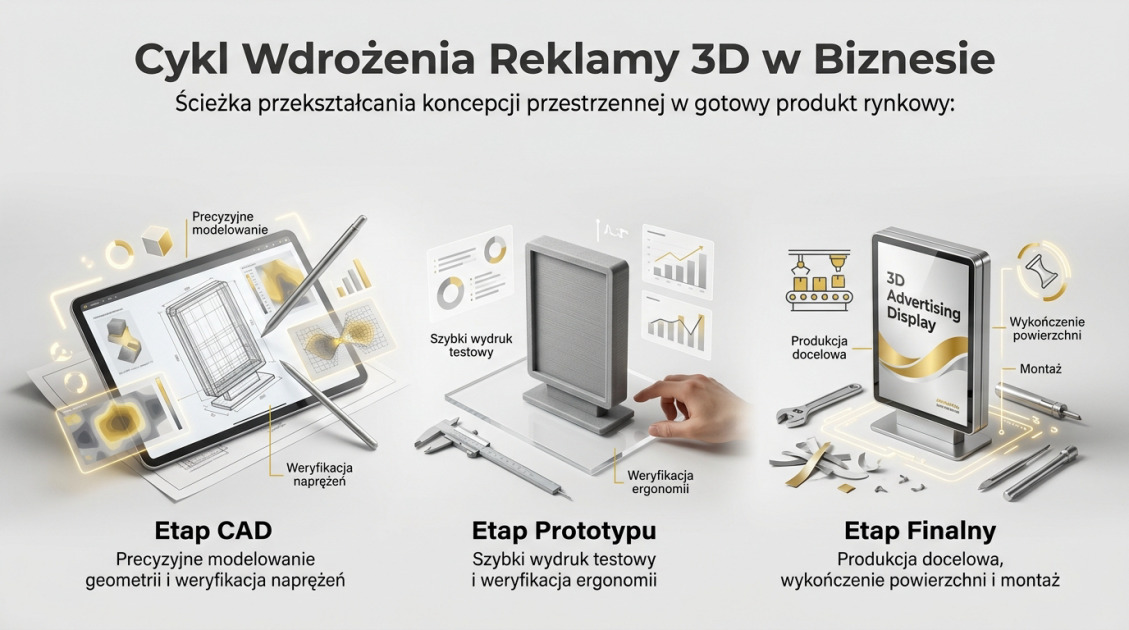

Prototypowanie 3D dla firm: od pomysłu do gotowej trójwymiarowej reklamy 🚀
Współczesny biznes nie może pozwolić sobie na przetestowanie pomysłu bezpośrednio na seryjnej produkcji. Dlatego profesjonalne prototypowanie 3D dla firm stało się fundamentem tworzenia unikalnych materiałów POS, stojaków sprzedażowych oraz nieszablonowych nośników brandingowych. Aby uzyskać perfekcyjny rezultat, warto skorzystać z kompleksowego wsparcia, jakie oferuje modelowanie 3D i druk prototypów w TOM REKLAMY.
Koncepcja i szkic funkcjonalny elementu reklamowego
Wszystko rozpoczyna się od zrozumienia celu biznesowego. Czy obiekt będzie ekspozytorem targowym na zewnątrz, czy elementem dekoracyjnym w biurze? Szkic funkcjonalny pozwala określić gabaryty, strefy podświetlenia LED oraz punkty montażowe, co ułatwia przejście do wymiarowania przestrzennego.
Cyfrowe modelowanie CAD oraz weryfikacja techniczna
Nasi inżynierowie przenoszą płaski pomysł do profesjonalnych środowisk CAD. Na tym etapie symulujemy zachowanie obiektu pod obciążeniem, sprawdzamy zbieżność krawędzi oraz projektujemy dedykowane zamknięcia i kanały na przewody elektryczne, jeśli model ma być zintegrowany z oświetleniem.
Wydruk próbny, obróbka wykończeniowa i montaż
Zanim uruchomimy pełną produkcję, tworzymy fizyczny prototyp. Pozwala to ocenić skalę obiektu "na żywo", przetestować fakturę tworzywa oraz dopasować proces obróbki post-processingowej (szlifowanie, żywicowanie, lakierowanie proszkowe lub natryskowe w kolorach RAL marki). Gotowy prototyp fizycznego produktu warto od razu zaprezentować w mediach społecznościowych – w szybkim pozyskiwaniu autentycznych materiałów wideo od twórców pomaga platforma BuzzGen.
Najczęstsze błędy produkcyjne i naprawa plików 3D przed drukiem ⚠️
Nawet doświadczonym projektantom zdarza się przeoczyć techniczny detal. Kluczem do sukcesu jest sprawna siatka geometrii i naprawa plików 3D przed skierowaniem ich na stół produkcyjny.
"Dobry projektant 3D nie projektuje tego, co wygląda dobrze na ekranie, lecz to, co prawa fizyki pozwolą zrealizować maszynie bez straty jakości."
Odwrócone wektory normalnych i nakładające się płaszczyzny
Wektory normalne określają, która strona płaszczyzny jest skierowana na zewnątrz, a która do wnętrza obiektu. Odwrócona normalna (flipped normal) powoduje, że oprogramowanie tnące traktuje bryłę jak pustą w środku lub próbuje drukować "niewidzialną" przestrzeń. Równie groźne są nakładające się płaszczyzny (overlapping faces), tworzące błędy w ścieżce narzędzia.
Za małe detale i brak wsporników w przestrzeniach wiszących
Zapewnienie odpowiedniego kąta nachylenia ścianek ma kluczowe znaczenie. Zgodnie z zasadą 45 stopni, elementy wychylone bardziej w poziomie wymagają wygenerowania tzw. supportów. Projektowanie z myślą o druku (DfAM, czyli Design for Additive Manufacturing) polega na tworzeniu skosów i fazowań, które eliminują potrzebę stosowania wsporników, oszczędzając czas i materiał.
Automatyczne narzędzia do weryfikacji i naprawy siatki
Współczesne pakiety oprogramowania produkcyjnego posiadają moduły automatycznej inspekcji siatek. Narzędzia te natychmiast wykrywają tzw. non-manifold geometry, niepołączone wierzchołki czy mikroskopijne szczeliny, zamykając je bez naruszania ogólnego kształtu rzeźby przestrzennej.
Najlepsze oprogramowanie do projektowania 3D w realizacjach komercyjnych 💻
Wybór odpowiedniego narzędzia zależy od charakteru tworzonego obiektu. Rzetelne oprogramowanie do projektowania 3D gwarantuje elastyczność i możliwość szybkiego wprowadzania poprawek na życzenie klienta.
Programy CAD dla precyzyjnych elementów inżynieryjnych
Przy projektowaniu kasetonów, obudów, stopek czy elementów łączących niezastąpione są środowiska parametryczne CAD, takie jak Autodesk Fusion 360, SolidWorks czy Rhino 3D. Pozwalają one na zmianę jednego wymiaru (np. średnicy śruby), co automatycznie przelicza całą geometrię modelu.
Narzędzia do rzeźbienia cyfrowego dla unikalnych kształtów
Jeśli Twoja marka potrzebuje nietypowej maskotki firmowej, rzeźbionego popiersia czy skomplikowanych form organicznych, najlepszym wyborem stają się programy do rzeźbienia cyfrowego (Digital Sculpting), takie jak Blender czy ZBrush. Umożliwiają one swobodne kształtowanie cyfrowej gliny.
Dobór narzędzia do specyfiki materiału i nośnika
Należy pamiętać, że model przygotowywany pod płynną żywicę SLA wymaga zachowania innych parametrów ucieczkowych i grubości niż ten sam obiekt drukowany w technologii przemysłowej FDM czy proszkowej SLS/SAF. Wybór oprogramowania powinien ułatwiać eksport do docelowej technologii.
Usługi modelowania 3D Kielce: dlaczego warto wybrać kompleksową agencję? 🏢
Sam projekt 3D to zaledwie połowa sukcesu. Rzeczywistą przewagę rynkową daje połączenie trójwymiarowej kreacji cyfrowej z wiedzą o fizycznej produkcji i marketingu. Wybierając lokalne usługi modelowania 3D Kielce w TOM REKLAMY, zyskujesz partnera, który bierze pełną odpowiedzialność za produkt końcowy.
Synergia projektowania z produkcją pod jednym dachem
Zamiast szukać osobnego grafika, inżyniera CAD oraz drukarni 3D, otrzymujesz wszystko w jednym miejscu. Projektant w TOM REKLAMY od pierwszej minuty rozmawia z operatorem maszyn. Dzięki temu projekt jest od razu zoptymalizowany pod kątem ekonomii wykonania, czasu pracy maszyn i zużycia materiału.
Integracja druku 3D z kasetonami i literami LED
Nowoczesna reklama wizualna to łączenie technologii. Wydruki trójwymiarowe zestawiamy z tradycyjną stolarką reklamową, drukiem wielkoformatowym oraz podświetlanymi literami 3D LED. Pozwala to na tworzenie niesamowitych, hybrydowych szyldów, które przyciągają wzrok zarówno w dzień, jak i w nocy.
Bezpieczeństwo i wsparcie techniczne TOM REKLAMY po wdrożeniu
Nasza relacja nie kończy się w momencie wydania gotowego elementu. Zapewniamy wsparcie techniczne, doradztwo montażowe oraz bezpieczną archiwizację plików źródłowych. Jeśli po roku potrzebujesz dorobić dodatkowy element lub zmodyfikować projekt pod nowe oświetlenie, wykonamy to natychmiast bez konieczności tworzenia wszystkiego od zera.
Jak krok po kroku przygotować model 3D do druku?
Sprawdzona instrukcja krok po kroku, która przeprowadzi Cię od pomysłu do poprawnego pliku produkcyjnego.
-
Zdefiniowanie wymagań i funkcji obiektu
Określ przeznaczenie modelu, wymiary końcowe, wymogi wytrzymałościowe oraz środowisko, w którym obiekt będzie użytkowany (wewnątrz/na zewnątrz).
-
Tworzenie geometrii 3D w oprogramowaniu CAD/3D
Wymodeluj obiekt dbając o zachowanie szczelności siatki (watertight), odpowiednich grubości ścianek oraz skosów produkcyjnych.
-
Weryfikacja i naprawa bazy siatki
Skontroluj projekt pod kątem przecinających się płaszczyzn, odwróconych normalnych i nakładających się krawędzi przy użyciu narzędzi diagnostycznych.
-
Eksport do formatu STL lub 3MF
Zapisz plik z odpowiednią gęstością siatki poligonów, równoważąc gładkość powierzchni z rozmiarem pliku.
-
Przygotowanie w slicerze i druk próbny
Zaimportuj plik do oprogramowania tnącego (slicer), zorientuj model na stole, wygeneruj struktury wspierające i wykonaj wydruk prototypowy.
Często zadawane pytania (FAQ)
Czym różni się plik do wizualizacji 3D od pliku gotowego do druku 3D?
Plik do wizualizacji skupia się na wyglądzie powierzchniowym i teksturach, często posiadając otwartą siatkę. Plik do druku 3D musi tworzyć w pełni zamkniętą, szczelną bryłę (watertight) o określonej grubości ścianek i geometrii uwzględniającej parametry fizyczne materiału.
Jaki format pliku jest najlepszy do przekazania projektu 3D do druku?
Najbardziej uniwersalnym i powszechnym formatem jest STL. Coraz większą popularność zyskuje jednak format 3MF, który dodatkowo przechowuje dane o materiałach, kolorach oraz dokładnych jednostkach miary.
Jaka jest minimalna grubość ścianki w projektach 3D do druku?
Minimalna grubość ścianki zależy od wybranej technologii druku (np. FDM, SLA) i materiału, ale zazwyczaj bezpieczną wartością progową jest 0.8 mm - 1.2 mm dla zachowania stabilności konstrukcji.
Czy TOM REKLAMY wykonuje zarówno projekt 3D, jak i sam wydruk?
Tak, oferujemy kompleksową obsługę "od projektu po produkt finalny". Projektujemy obiekty 3D, optymalizujemy je pod kątem wybranej technologii, a następnie drukujemy i wykańczamy w naszym parku maszynowym.
Zbuduj przewagę swojej marki dzięki trójwymiarowej precyzji 🎯
Poprawne projektowanie 3d do druku to sztuka łączenia wizji artystycznej z bezwzględną precyzją inżynieryjną. Niezależnie od tego, czy potrzebujesz prototypu obudowy nowego urządzenia, skomplikowanej konstrukcji POS, czy spektakularnej trójwymiarowej reklamy zewnętrznej, nie musisz ryzykować błędów produkcyjnych ani tracić czasu na nauki na własnych potknięciach.
W firmie TOM REKLAMY Tomasz Kowalski bierzemy na siebie pełną odpowiedzialność za cały proces. Od pierwszej kreski na ekranie komputera, przez profesjonalną diagnostykę siatki, aż po gotowy, perfekcyjnie wykończony produkt dostarczony na czas. Gotowy, by wynieść swoją markę w trzeci wymiar? Skontaktuj się z zespołem TOM REKLAMY i przekonaj się, jak kompleksowa obsługa zamienia skomplikowane wyzwania w bezproblemowe sukcesy biznesowe!
